1. Jednokratno ožičenje, sposobno za završetak testiranja DC otpora i tester omjera okreta transformatora.
2. Funkcija direktnog testiranja otpora, za tip Yn, tip Y i tip namotaja △, može se koristiti trofazno automatsko testiranje, a može se izračunati stopa neravnoteže tri-faze; Maksimalna izlazna struja je 20A, što može zadovoljiti ispitivanje ekstremno niskih vrijednosti otpora niskonaponskih -namotaja u distributivnim transformatorima.
3. Funkcija ispitivanja omjera transformatora, sa funkcijama ispitivanja za tro-fazni, jednofazni- i Z- transformator; PT/CT omjer i funkcije testiranja polariteta; Funkcija slijepog testiranja.
4. Ima više žičanih i bežičnih komunikacijskih sučelja, koji olakšavaju proširenje funkcija instrumenta.
5. Instrument usvaja ugrađeni Linux operativni sistem, koji ima visoku sigurnost, glatkoću i jednostavnost upotrebe.
6. Instrument usvaja A7+M4 dual core arhitekturu, koja zadovoljava zahtjeve mjerenja u stvarnom{3}}vremenu i nesmetan rad.
7.Ovaj instrument se napaja litijumskom baterijom velikog kapaciteta i dolazi sa ugrađenim-punjačem.
ProizvodUvod
Za elektroenergetski sistem transformatori su osnovna oprema u sistemu, tako da je-dugoročni i pouzdan rad transformatora povezan sa stabilnošću i pouzdanošću cijelog sistema.
Trenutno, ispitivanje DC otpora i grupno ispitivanje omjera transformatora distribucijskih transformatora su neophodni testovi za održavanje transformatora nestankom struje. Da biste završili gore navedene testove i operacije, potrebno je zasebno konfigurirati tester DC otpora transformatora i tester omjera napona transformatora. Tokom svakog ispitivanja potrebno je nositi dvije vrste instrumenata.

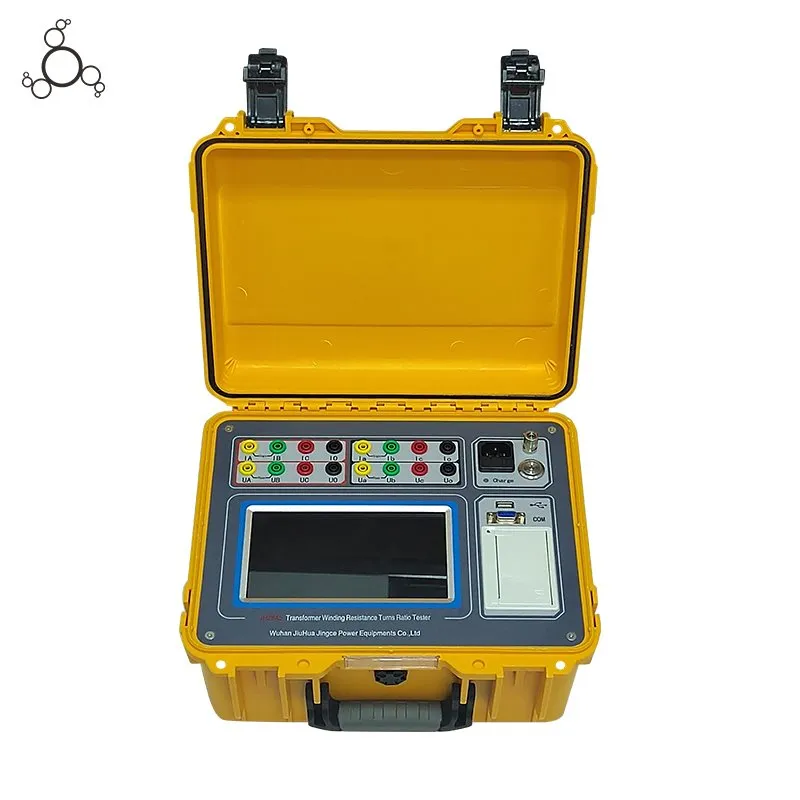

Naša kompanija je inovativno razvila sistem za testiranje distributivnih transformatora dva u jednom (otpor odnosa transformatora) koji se napaja litijumskim baterijama velikog kapaciteta. Potreban nam je samo jedan set opreme da završimo testiranje dva projekta bez čestog rastavljanja i povezivanja žica za testiranje.
Parametar proizvoda
|
Test direktnog otpora |
|
|
Izlazna struja |
20A, 10A, 5A, 1A, 0.1A, manje ili jednako 10mA |
|
Model |
JH2845 |
|
Mjerni opseg |
20 A: 0.5mΩ-100mΩ 10 A: 1.0mΩ-300mΩ 5A: 10 mΩ-1.0 Ω 1A: 200mΩ-6.0 Ω 0,1A: 2,0 Ω-60 Ω Manje ili jednako 10mA: 30 Ω-50 kΩ |
|
Preciznost |
± (čitanje x 0,2%+2 riječi) |
|
Test omjera transformacije |
|
|
Mjerni opseg |
0.9-10000 |
|
Preciznost |
± (čitanje x 0,1%+2 riječi) (manje ili jednako 500) ± (čitanje x 0,2%+2 riječi) (veće od 500, ali manje ili jednako 3000) ± (čitanje x 0,3%+2 riječi) (više od 3000) |
|
Rezolucija |
0.9-9.9999(0.0001) 10-99.999(0.001) 100-999,99 (0,01) 10000 ili više (1) |
|
Uslovi upotrebe i izgled |
|
|
Radno napajanje |
Ugrađena litijumska baterija kapaciteta 7.8AH |
|
Napon punjenja |
AC220V |
|
Radna temperatura |
-10 stepeni -50 stepeni |
|
Relativna temperatura |
Manje ili jednako 90%, bez kondenzacije |
|
Težina/Veličina |
6,5 kg/318×280×204 mm |

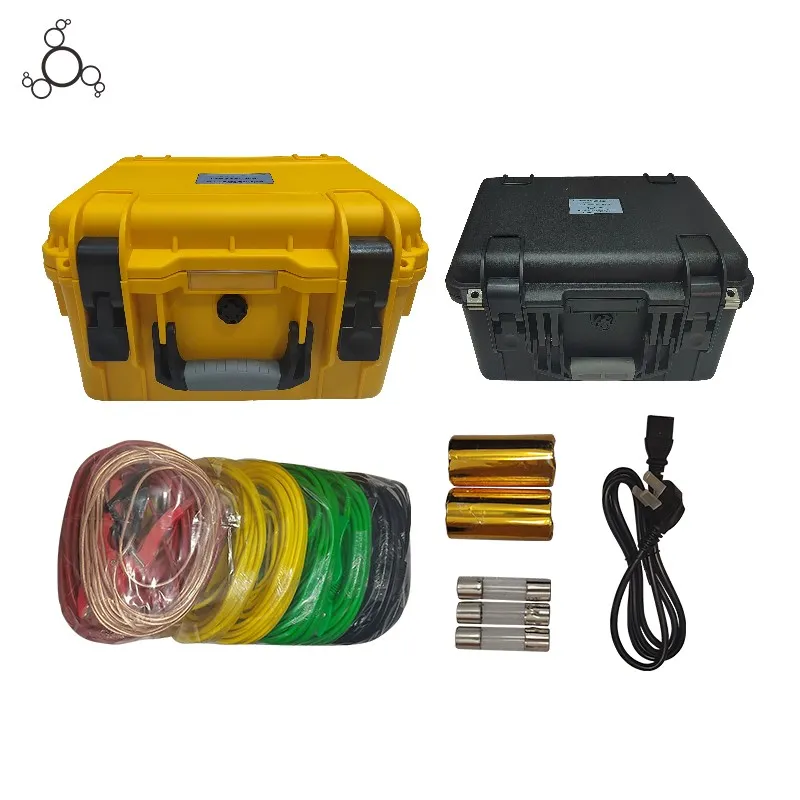

Dodatna oprema za proizvode
- Set namjenskih test kablova (crvena, žuta, zelena, crna)
- Tri rolne papira za štampanje
- Kabl za napajanje
- Tri rezervna osigurača
Kvalifikacija proizvoda
Dostava, dostava i serviranje
FAQ
P: Za tip namotaja Yn, Y i △, kako instrument realizuje trofazno automatsko testiranje DC otpora i koja je osnova za izračunavanje trofazne stope neuravnoteženosti?
O: Nakon odabira odgovarajućeg tipa namotaja u meniju, instrument će automatski prebaciti kanal za testiranje kako bi dovršio trofazno mjerenje DC otpora u nizu. Instrument automatski izračunava tro-stopu neuravnoteženosti na osnovu podataka izmjerenih tro-faznih otpora i industrijskih standardnih algoritama, bez ručnog izračunavanja.
P: Da li instrument podržava omjer okretaja i test polariteta PT/CT? Za što se koristi "funkcija slijepog testiranja"?
O: Da, opremljen je namenskim test funkcijama za PT/CT odnos i polaritet. Funkcija slijepog testiranja omogućava instrumentu da automatski identifikuje omjer navoja i priključnu grupu transformatora bez ručnog unosa standardnih parametara testiranog transformatora, što je vrlo pogodno za-testiranje nepoznatih transformatora na licu mjesta.
P: Instrument se napaja litijumskom baterijom od 7,8AH. Može li završiti cijeli set DC otpora i testova omjera okreta za više transformatora na jednom punjenju?
O: Da. Litijumska baterija-velikog kapaciteta 7,8AH ima jaku izdržljivost. Može u potpunosti podržati kontinuirano testiranje višestrukih distribucijskih transformatora. Osim toga, ugrađeni-punjač omogućava praktično-punjenje na licu mjesta sa AC220V napajanjem kada je to potrebno.
