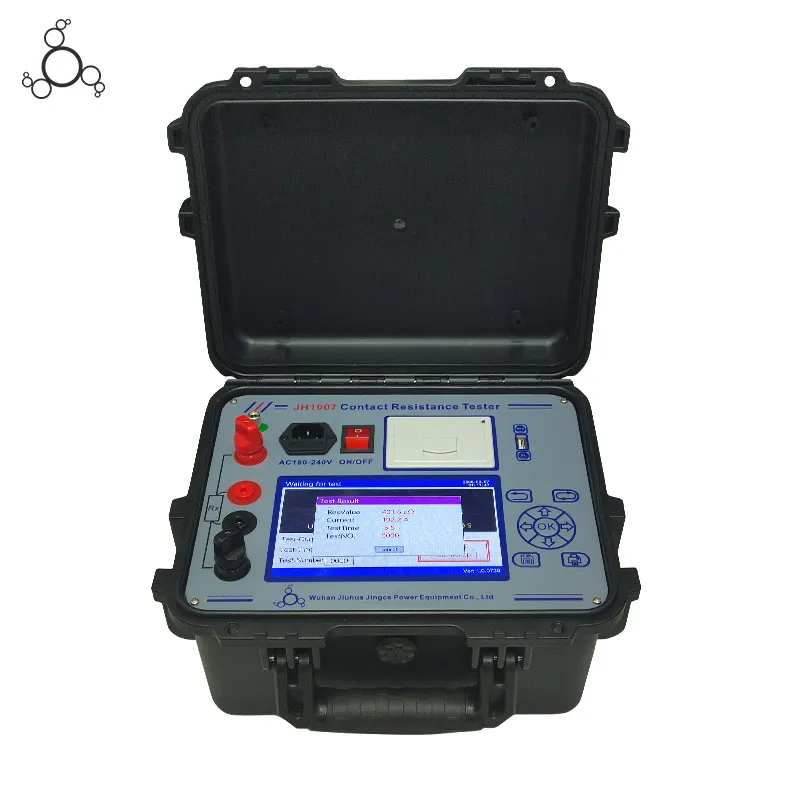

Visokostrujni DC tester otpora petlje

Operativna ploča ovog instrumenta ima ergonomski dizajn koji je u skladu s radnim navikama. Usvaja visoko-isključivo napajanje i tehnologiju digitalnih kola, i pogodan je za mjerenje otpora kola opreme za kontrolu prekidača, posebno pogodan za ispitivanje otpornosti kontakta za prekidač. Ispitna struja usvaja DC 100A preporučenu nacionalnim standardom. Otpor kola se može direktno izmeriti pri DC od 100A, a rezultati testa se prikazuju na velikom LCD TFT ekranu u boji sa funkcijama kao što su skladištenje podataka, štampanje izlaza i podešavanje vremena. Korisnici mogu birati između zupčanika od 50A i 100A; Prilagođeno vrijeme testiranja, sa maksimalnim podešenim vremenom od 600S, to je vrlo stabilan tester kontaktnog otpora s performansama koje premašuju one uvezenih visokostrujnih mikro ohmmetara. Ispunite zahtjeve za-održavanje visokonaponskih-prekidača na licu mjesta i testiranje fabričkog otpora strujnog kruga-visokonaponskog prekidača od strane odjela za napajanje i napajanje.

Trenutno se konvencionalni dvokraki DC most QJ44 obično koristi u elektroenergetskom sistemu za mjerenje kontaktnog otpora, a ispitna struja ovog tipa mosta je samo nivo mA, što otežava otkrivanje defekta smanjene površine poprečnog-poprečnog presjeka provodnika kola. Prilikom mjerenja kontaktnog otpora provodnog kola visoko-naponskih prekidača, izmjerena vrijednost je nekoliko puta veća zbog utjecaja uljnog filma i oksidnog sloja između kontakata, koji ne može istinski odražavati vrijednost kontaktnog otpora. Stoga, najnoviji standard Ministarstva elektroenergetike DL/T845.4-2004 "Opšti tehnički uslovi za uređaje za mjerenje otpora: Ispitivači otpora kola" i nova verzija propisa o verifikaciji JJG1052-2009 "Propis o verifikaciji testera otpora kola i direktne struje za merenje otpora kola" sti me kontaktiraju direktnu struju otpora koja me mere otpora (izolacioni) prekidači, prekidači itd. ne bi trebali biti manji od 100A DC, a minimalno vrijeme održavanja struje ne bi trebalo biti manje od 600S, kako bi se osigurala tačnost rezultata ispitivanja.

1. Opseg mjerenja: 0-50m Ω

2. Minimalna rezolucija: 0,001 μ Ω

3. Preciznost mjerenja: ± (očitavanje × 0,5%+1 μ Ω)

4. Test napajanja: ograničenje konstantne struje i napona, približno 5,0 V

5. Test struja: DC 50/100A

6. Tačnost testne struje: ± 5%

7. Vrijeme mjerenja: brzo, 10 ~ 600 sekundi, opciono kontinuirano testiranje

8.Specijalna linija za testiranje: otpornost<20m Ω

9. Napajanje za punjenje: Ulaz 180V~240VAC, 50Hz/60Hz

10. Skladištenje podataka: Pohranite 100 setova mjernih podataka

11. Radno okruženje: temperatura -10~50 ºC, vlažnost manja ili jednaka 90%

12. Težina domaćina: približno 7 kg (bez kablova)

13. Zapremina hosta: 420 mm × 340 mm × 200 mm
