Ovaj proizvod (u daljem tekstu YDJ tip uređaja za testiranje AC izdržljivog napona test kompletnog kompleta) je nova vrsta proizvoda proizvedenog na osnovu TDM (G) serije laganog AC/DC visoko-naponskog uređaja za testiranje frekvencije struje AC kompletnog kompleta, koji je znatno poboljšan na osnovu originalnih sličnih proizvoda u skladu sa standardom za mehaničko ispitivanje i ispitivanjem naponskog napona FrestanPower-a Ministarstva za električnu energiju. kompletan uređaj". Ova serija proizvoda ima karakteristike male veličine, male težine, kompaktne strukture, kompletnih funkcija, snažne univerzalnosti i praktičnog korištenja. Posebno pogodan za provođenje ispitivanja čvrstoće izolacije na raznim visoko-naponskim električnim uređajima, električnim komponentama i izolacijskim materijalima pod frekvencijom struje ili DC visokog napona u elektroenergetskim sistemima, industrijskim i rudarskim preduzećima, odjelima za naučna istraživanja, itd. To je bitna i važna oprema u visokonaponskom-testiranju.

Karakteristike proizvoda

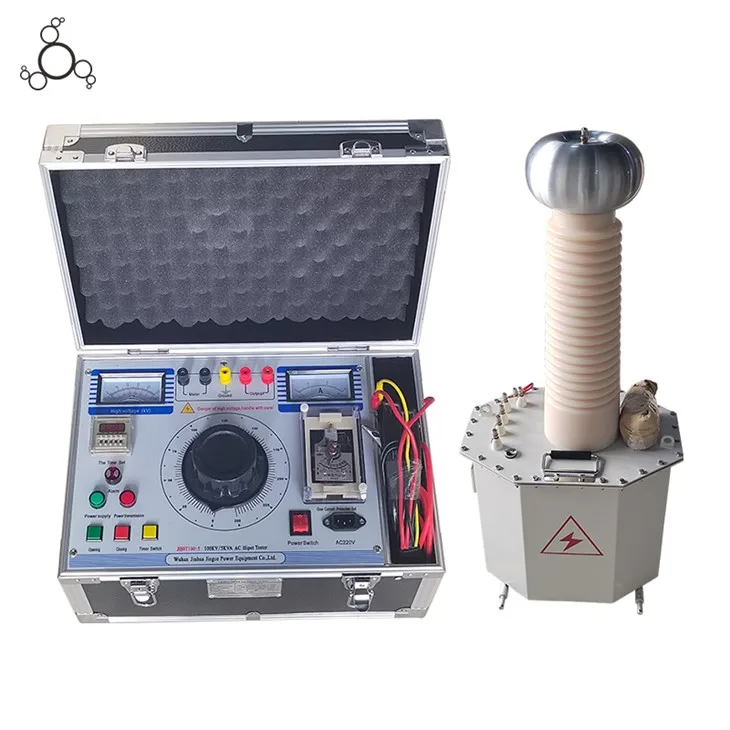

50kV 5kVA AC i DC Hipot tester je nadograđeni uređaj za testiranje visokih-performansi izveden iz platformi TDM(G) i YDJ serije, savršeno kompatibilan sa funkcionalnim prednostima obje serije i optimiziran za-efikasnost detekcije na lokaciji i prilagodljivost u više-scenarija.

Uređaj integriše funkcije otpornog napona izmjenične struje i DC visokog-napona testa curenja u jednom, i posebno je razvijen za detekciju izolacijskog medija dok se poduzimaju konvencionalni testovi izolacije visoko-naponske opreme, koji mogu realizirati profesionalno ispitivanje dielektričnog ulja s visokom preciznošću i stabilnošću.

Ima odlične performanse proširenja, sa ugrađenim-odsjecima od 200V serije koji podržavaju kaskadu sa više-jedinica za veći izlazni napon, i prilagodljivim 5-15kV srednjenaponskim slavinama, koji mogu odgovarati zahtjevima testiranja različitih tipova energetske opreme i izolacijskih uzoraka ulja.

Uz visoku preciznost ispitivanja i pouzdanu povratnu informaciju, uređaj može pružiti standardiziranu podršku za detekciju za ispitivanje ulja energetskih transformatora i testiranje ulja električnih transformatora u radu i održavanju elektroenergetskog sistema, popunjavajući prazninu integriranog ispitivanja opreme i izolacijskog medija.

Kao specijalizovani-instrument za ispitivanje visokog napona za polja energetike, rudarstva i naučno-istraživačkog rada, on je ključni pomoćni uređaj za poboljšanje sveobuhvatnosti visokonaponskih{1}}preventivnih ispitivanja i osiguravanje sigurnog rada cijelog sistema elektroenergetske opreme i njegovog izolacijskog medija.

Parametar proizvoda

Model	Kapacitet	Visok napon (KV)		Struja visokog napona (mA)		Ulaz niskog napona		Omjer transformacije	Stepen porasta temperature
Model	(KVA)	AC	DC	AC	DC	napon (V)	Current (A)	Visoko/instrument	5 minuta
TDM(G)1.5/50	1.5	50	70	30	15	200	7.5	500	15
TDM(G)3/50	3	50	70	60	15	200	15	500	15
TDM(G)5/50	5	50	70	100	15	200	25	500	15
TDM(G)10/50	10	50	70	200	50	200	50	500	15
TDM(G)20/50	20	50	70	400	100	380	53	500	15
TDM(G)30/50	30	50	70	600	100	380	79	500	15
TDM(G)40/50	40	50	70	800	105	380	105	500	15
TDM(G)50/50	50	50	70	1000	100	380	132	500	15
TDM(G)10/100	10	100	140	100	50	200	50	1000	15
TDM(G)20/100	20	100	140	200	100	380	53	1000	15
TDM(G)30/100	30	100	140	300	100	380	79	1000	15
TDM(G)40/100	40	100	140	400	100	380	105	1000	15
TDM(G)50/100	50	100	140	500	100	380	132	1000	15
TDM(G)20/150	20	150	210	133	100	380	53	1000	15
TDM(G)30/150	30	150	210	200	100	380	79	1000	15
TDM(G)40/150	40	150	210	267	100	380	105	1000	15
TDM(G)50/150	50	150	210	333	100	380	132	1000	15
TDM(G)100/150	100	150	210	667	150	380	263	1000	15
